CS2020B 20A Potenziostato di potenza di corrente elevata

20A Potenziatore di corrente corrente alta Potenziostato di potenza alta

CS2020B Potenziatore di corrente

Il potenziostato a canale singolo (CS350M/CS310M/CS300M ecc.) può raggiungere una potenza massima ± 2A/10V quando viene utilizzato da solo.Questo valore è ± 1A/10V per ciascun canale di bipotenziostato (CS2350M/CS2150M) e di potenziostato multicanale (CS310X).

Un amplificatore di corrente CS2020B può essere collegato a un potenziostato singolo, bi o multicanale per aumentare la corrente (fino a 20A).Si prega di notare che un set CS2020B può potenziare solo un canale di bi / multi-canale potentiostat.

Quando il potenziatore non è collegato, il potenziostato può anche essere utilizzato da solo.

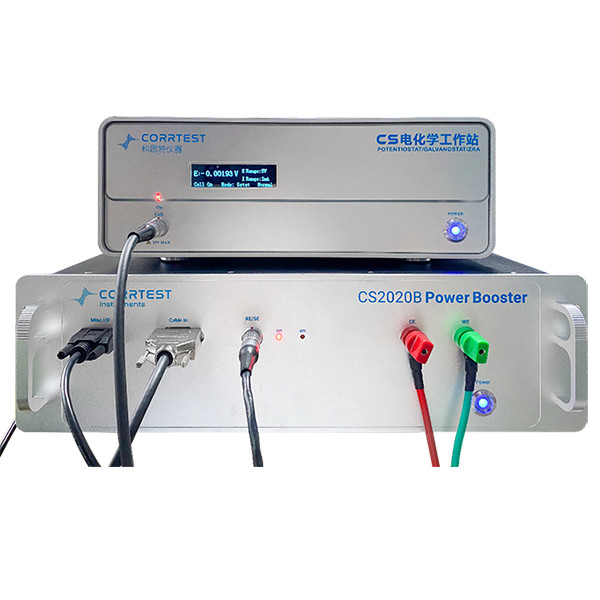

CS2020B potenziatore di corrente +potenziostato a canale singolo (come CS350M)

CS2020B potenziatore di corrente +potenziostato multicanale (inquadrato in rosso)

Fig. 1: Curva per l'esperimento galvanostatico - corrente costante di uscita fino a 20A

Fig. 2: Collegamento del CS2020B con anodo e catodo del nucleo della batteria

Fig. 3: Risultati EIS del nucleo della batteria CATL-LAE895

Le specifiche principali (quando è combinato CS2020B+potenziostatico)

Intervallo di potenzialità: ±10V

Intervallo di corrente: ±20A

Intervallo di corrente: 20Intervallo fisso

Tensione di conformità: ±13V (quando la corrente di uscita±20A limita la corrente, la potenza massima di uscita ±10V@20A)

Intervallo di frequenza EIS: =50KHz

Comunicazione: RS485

Tecniche (quando è una combinazione di CS2020B+potenziostatico)

Polarizzazione stabile

• Potenziale di circuito aperto (OCP)

• Potenziostatica (curva I-T)

• Galvanostatico

• Potenziodinamica (grafico di Tavel)

• Galvanodinamica (DGP)

Polarizzazione transitoria

• Molti passi possibili

• Passi di corrente multipla

• Potenziale di scalinata (VSTEP)

• Scala galvanica (ISTEP)

Metodo cronometrico

• Cronopotenziometria (CP)

• Perimetro cronometrico (CA)

• Cronocaulometria (CC)

Voltammetria

• Voltammetria lineare di scansione (LSV)

• Voltammetria ciclica (CV)

Spectroscopia di impedenza elettrochimica (EIS)

• EIS contro frequenza (IMP)

• EIS contro tempo (IMPT)

• EIS contro potenziale (IMPE)

Prova della batteria

• Carica e scarica della batteria

• Carica e scarica galvanostatiche (GCD)

• Potenziostatica di carica e scarica (PCD)

• Tecnica di titolazione intermittente potenziostatica (PITT)

• Tecnica di titolazione intermittente galvanostatica (GITT)

Misurazioni della corrosione

• Curva di polarizzazione ciclica (CPP)

• Curva di polarizzazione lineare (LPR)

• Reattivazione elettrochimica potenziokinetica (EPR)

• Rumore elettrochimica

• Ammeter a resistenza zero (ZRA)

Fornitura standard per il booster CS2020B:

-CS2020B strumento di potenziamento della corrente*1 serie

- Cavo di alimentazione * 1 pezzi

- Cavo di connessione DB9 a porta seriale * 2 pezzi (1 per sostituzione in caso di rottura)

- Cavo di connessione DB15* 2 pezzi (1 per sostituzione)

- Cable di campionamento potenziale* 2 pezzi (1 per sostituzione)

- CS2020B Cavi elettrodi specializzati (cavi elettrodi alligatore*2 e cavi elettrodi terminali in rame*2, 1 pezzo ciascuno per la sostituzione)

- Cella fittizia ad alta potenza *1
