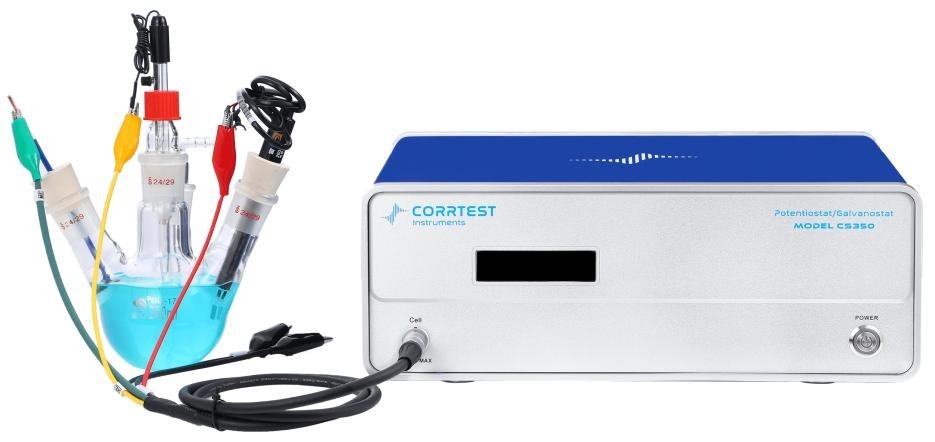

Potenziostatico potenziodinamico Galvanostatico CS350M per la prova della corrosione

Test di corrosione Polarizzazione potenziodinamica Potenziostato Galvanostato CS350M

Prova di corrosione potenziostatico galvanostatico potenziodinamica CS350Mè costituito da generatore di funzioni arbitrarie DDS, potenziostato ad alta potenza, galvanostato, analizzatore di correlazione a due canali,convertitori e interfacce di estensione AD a due canali ad alta velocità 16 bit/alta precisione 24 bit. La corrente massima è di ±2A, la gamma potenziale è di ±10V. La gamma di frequenza EIS è di 10uHz ~ 1MHz. Può essere utilizzata per vari campi elettrochimici come la prova della corrosione, l'energia, i materiali e l'elettroanalisi.prova di corrosione potenziostatico galvanostatico potenziodinamica CS350M comprende tutte le tecniche comunemente utilizzate nelle prove di corrosione, come il potenziale di circuito aperto (OCP), EIS, potenziodinamica (grafico di tavola), curva di polarizzazione lineare (LPR), curva di polarizzazione ciclica (CPP), riattivazione potenziokinetica elettrochimica (EPR,)Rumore elettrochimico (ECN), Ammeter a resistenza zero (ZRA) ecc. La società Corrtest ha avuto origine nella zona di Corrtest e

Che cos' è?polarizzazione potenziodinamica?

La prova potenziodinamica (curva di polarizzazione) è una tecnica elettrochimica che prevede la scansione del potenziale dell'elettrodo di lavoro misurando la densità di corrente corrispondente.È anche conosciuto come il diagramma di Tafel che è il metodo elettrochimica più utilizzatoIn questa prova, i campioni sono di solito incapsulati in resina con esposizione di 1 cm2 alla soluzione.La potenziodinamica (curva di polarizzazione) è ottenuta tracciando il potenziale come funzione della densità di corrente (I) (o log I) per ogni punto misuratoLa curva di polarizzazione potenziodinamica può essere utilizzata per calcolare il potenziale e la velocità di corrosione del metallo in qualsiasi condizione data (pendenza di Tafel).

Applicazionidi corrosioneprova di potenziostato potenziodinamica galvanostato CS350M

● Studio della corrosione e valutazione della resistenza alla corrosione dei metalli; valutazione rapida degli inibitori della corrosione, dei rivestimenti e dell'efficienza della protezione catodica

● Studi sui materiali energetici (batteria agli ioni di litio, celle solari, celle a combustibile, supercondensatori), materiali funzionali avanzati

● Elettrocatalisi (HER, OER, ORR, CO2RR, NRR)

● Elettrosintesi, elettroplatazione/elettrodeposizione, ossidazione dell'anodo, elettrolisi

Principali caratteristiche dell'hardware della corrosioneprova di potenziostato potenziodinamica galvanostato CS350M

- EIS/FRA integrato, EIS gamma di frequenza: 10μHz~1MHz

- Amplificatore ad alta larghezza di banda e ad alta impedenza di ingresso

- Sintetizzatore di segnale FPGA DDS integrato

- Potentiostat/Galvanostat/ZRA ad alta potenza;
- Intervallo di regolazione della corrente: ±2A

- Intervallo di controllo del potenziale: ±10V;

- Voltaggio di conformità: ±21V
- Risoluzione potenziale: 10 μV;

- Risoluzione corrente 1pA

Fornitura standarddi corrosioneprova di potenziostato potenziodinamica galvanostato CS350M

potenziostatico galvanostatico CS350MCS350M*1

Software di studio CS *1

Cavo di alimentazione x1

Cavo USB x1

Cavo di cella/elettrodo x2

Cella fittizia

Manuale

Applicazione della corrosioneprova di potenziostato potenziodinamica galvanostato CS350M

Corrosione:corrosionela prova del potentiostat galvanostat CS350M comprende tutte le tecniche elettrochimiche per la misurazione della corrosione quali OCP, curva di polarizzazione (potenziodinamica), EIS,Polarizzazione ciclica CPP (curva di passività), Reattivazione potenziokinetica elettrochimica (EPR), prova di diffusione dell'idrogeno, ZRA, rumore elettrochimico, ecc. Può essere utilizzato per studiare il meccanismo di corrosione dei metalli e la resistenza alla corrosione,e valutare la durata del rivestimento e l'efficienza della corrente anodica sacrificalePuò anche essere utilizzato per la selezione rapida di inibitori della corrosione, fungicidi, ecc.

Sinistra: curve di polarizzazione di Ti-legata e acciaio inossidabile in soluzione al 3%NaCl

A destra: EN di acciaio a basse emissioni di carbonio in 0,05 mol/LCl+0,1 mol/LNaHCO3

Il galvanostat CS350M utilizza un algoritmo integrale di correlazione e una tecnica di campionamento in eccesso a doppio canale e ha una forte capacità anti-interferenza.La resistenza interna dello strumento è fino a 10¹³È adatto per le misurazioni EIS di sistemi ad alta impedenza (come rivestimento, calcestruzzo, ecc.)

Prova di invecchiamento con spruzzo di sale del rivestimento ad alta impedenza

Asvantaggi

Pieno galleggiante

Tutti i potenziostati / galvanostati Corrtest incl. prova di corrosione potenziostati galvanostati potenziodinamici CS350M sono progettati per fluttuare completamente,e può essere utilizzato per lo studio elettrochimico di un elettrodo di lavoro collegato alla terra, come autoclave, parte metallica in ponte, calcestruzzo

Immagazzinamento dei dati in tempo reale

I dati dell'esperimento possono essere memorizzati in tempo reale, anche se la prova viene interrotta da un guasto di corrente, i dati saranno salvati automaticamente.

EIS

● Corrtest corrosion testing potentiodynamic potentiostat galvanostat CS350M utilizza algoritmo integrale di correlazione e tecnica di sovra-campionamento a doppio canale, e ha una forte capacità anti-interferenza.La resistenza interna dello strumento è fino a 10¹³È adatto per le misurazioni EIS di sistemi ad alta impedenza (come rivestimenti, calcestruzzo, ecc.)

Sistema a elettrodi multipli

● Prova di corrosione potenziostato galvanostato potenziodinamica CS350M supporta sistema a 2, 3 o 4 elettrodi, può essere utilizzato per testare la resistenza interna della batteria o la misurazione dell'impedenza del film sottile a 4 elettrodi

● Con ammeter a resistenza zero per la misurazione della corrente galvanica

Kit di sviluppo software (SDK)

Possiamo fornire interfacce di sviluppo secondarie, interfacce API generali ed esempi di sviluppo, e possiamo realizzare chiamate di dati per Labview, C, C++, C#, VC e altri programmi,che è conveniente per lo sviluppo secondario e la personalizzazione dei metodi di prova.

Analisi dei dati versatile

CS Studio è il software per i test di corrosione potentiostat galvanostat potentiodynamic CS350M per il controllo degli esperimenti e l'analisi dei dati.analisi dell'integrazione e dell'altezza di picco della curva voltometrica, la personalizzazione del circuito equivalente EIS e l'installazione dello spettro di impedenza, ecc.

● Curva di polarizzazione multiparametro

● installazione di sistemi EIS

● Analisi elettrochimica del rumore

● Calcolo della pseudocapacità

● Capacità specifica GCD, efficienza

● Analisi dei grafici di Mott-Schottky

● Analisi del curriculum

Prova combinata

Il software di CS studio supporta il test combinato per vari esperimenti per ottenere

Si può impostare i parametri per ogni esperimento in anticipo, e impostare gli intervalli, tempo di attesa ecc tra ogni esperimento.

Prova combinata: prove di corrosione

Software Caratteristiche della corrosioneprova di potenziostato potenziodinamica galvanostato CS350M

Tafel plot ecorrosionetasso:CS studio fornisce anche un potente montaggio non lineare sull'equazione di Butler-Volmer della curva di polarizzazione.resistenza alla polarizzazione, tasso di corrosione. Può anche calcolare la densità dello spettro di potenza, la resistenza al rumore e la resistenza dello spettro di rumore sulla base delle misurazioni ECN.

Analisi EIS:Bode, Nyquist, Mott-Schottky plot

Durante l'analisi dei dati EIS, esiste una funzione di montaggio integrata per disegnare il circuito equivalente personalizzato.

Tecniche di corrosioneprova di potenziostato potenziodinamica galvanostato CS350M

Polarizzazione stabile

• Potenziale di circuito aperto (OCP)
• Potenziostatica (curva I-T)
• Galvanostatica
• Potenziodinamica (grafico di Tabela)
• Galvanodinamica (DGP)

CorrosioneMisurazioni

• Curva di polarizzazione ciclica
• Curva di polarizzazione lineare (LPR)
• Reattivazione potenziokinetica elettrochimica (EPR)
• Rumore elettrochimico
• Ammeter a resistenza zero (ZRA)

Spettro di impedenza elettrochimicascopia (EIS)

• EIS potenziostatico (Nyquist, Bode)
• EIS galvanostatica
• EIS potenziostatico (frequenza opzionale)
• EIS galvanostatico (frequenza opzionale)
• Mott-Schottky
• EIS potenziostatico contro tempo (frequenza singola)
• EIS galvanostatico contro tempo (frequenza singola)

Polarizzazione transitoria

• Molti passi potenziali
• Passi di corrente multi
• Potenziale di scalinata (VSTEP)
• Scala galvanica (ISTEP)

Metodo cronometrico

• Cronopotenziometria (CP)
• Permettere l'utilizzo di un dispositivo di controllo di velocità
• Cronocalometria (CC)

Voltammetria

• Voltammetria lineare di scansione (LSV)
• Voltammetria ciclica (CV)
• Voltammetria delle scale (SCV) #
• Voltammetria d'onda quadrata (SWV) #
• Voltammetria differenziale di impulso (DPV) #
• Impulso voltammetrico normale (NPV) #
• Voltammetria differenziale di impulso normale (DNPV) #
• AC volta-metria (ACV)
• 2ⁿtensione-voltametria armonica CA (SHACV)
• Transformazione di Fourier volta-temmetria CA (FTACV)

Prova della batteria

• Carica e scarica della batteria
• Carica e scarica galvanostatica (GCD)
• Potenziostatica di carica e scarica (PCD)
• Tecnica di titolazione intermittente potenziostatica (PITT)
• Tecnica di titolazione intermittente galvanostatica (GITT)

Amperometrico

• Amperometria differenziale dell'impulso (DPA)
• Amperometria a doppio impulso differenziale (DDPA)
• Amperometria a triplo impulso (TPA)
• Detezione integrata dell'ampereometria dell'impulso (IPAD)

Extedi cui:

• Stripping/deposizione elettrochimica
• Eletrolisi a sfera con coulometria (BE)
• Rs Misurazione

# C'è il corrispondente metodo di stripping.
