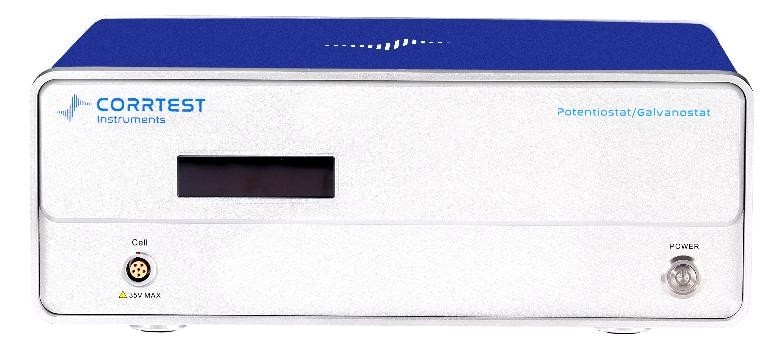

EIS Espettroscopia di impedenza elettrochimica Potenziostato e Galvanostato CS350M

Potenziostato di spettroscopia di impedenza elettrochimica CS350Mè costituito da potenziostato/galvanostato ad alta precisione ad alta potenza, generatore di funzioni arbitrarie DDS, analizzatore di correlazione a doppio canale,convertitori e interfacce di estensione AD a due canali ad alta velocità 16 bit/alta precisione 24 bit, ecc.. La corrente massima è di ±2A, la gamma di potenziale è di ±10V. La tensione di conformità è di ±21V. La gamma di frequenza della spettroscopia di impedenza elettrochimica (EIS) è di 10uHz~1MHz.Può essere utilizzato per vari campi elettrochimici come la corrosioneLa corrente può essere aumentata fino a 20A/40A con un amplificatore di corrente CS2020B/CS2040B.Forniamo 7 diverse tecniche EIS per soddisfare i vari requisiti, come l'EIS potenziostatico (Nyquist, Bode), l'EIS galvanostatico, l'EIS potenziostatico (frequenza opzionale), l'EIS galvanostatico ((frequenza opzionale), Mott-Schottky, l'EIS potenziostatico contro il tempo (frequenza singola),EIS galvanostatico vs.Il potenziostato di spettroscopia di impedenza elettrochimica Corrtest fornisce un circuito equivalente nel software.

Cos'è la spettroscopia di impedenza elettrochimica?

La spettroscopia di impedenza elettrochimica (EIS) fornisce dati cinetici e meccanici di sistemi elettrochimici ed è ampiamente utilizzata nello studio della corrosione, nella conversione ed immagazzinamento di energia, nei sensori e nel biosensing,ecc. La spettroscopia di impedenza elettrochimica (EIS) è di solito misurata applicando un potenziale CA a una cella elettrochimica e quindi misurando la corrente attraverso la cella.La spettroscopia di impedenza elettrochimica caratterizza la risposta temporale dei sistemi elettrochimici utilizzando tensioni di corrente alternata (CA) a bassa ampiezza su una gamma di frequenze. utilizzando un impianto di elettrodi costituito da un sistema di riferimento di lavoro,e controelettrodi una tensione nota viene passata dall'elettrodo di lavoro attraverso una soluzione elettrolitica e nell'elettrodo controLe misurazioni quantitative sono prodotte dall'EIS e consentono la valutazione di meccanismi elettrochimici su piccola scala all'interfaccia dell'elettrodo e all'interno della soluzione elettrolitica.I dati raccolti con l'EIS sono modellati con un corretto circuito equivalente elettrico, risultante da una disposizione di elementi pochissime celle elettrochimiche possono essere modellate utilizzando un singolo elemento di circuito equivalente.I modelli EIS sono di solito costituiti da un certo numero di elementi di una rete. Sia combinazioni seriali che paralleledi elementi si verificano.

Applicazioni di Potenziostato di spettroscopia di impedenza elettrochimica CS350M

CoRosina: Potenziostato di spettroscopia di impedenza elettrochimica CS350Mcomprende tutte le tecniche elettrochimiche per la misurazione della corrosione quali OCP, curva di polarizzazione (potenziodinamica), EIS, CPP di polarizzazione ciclica (curva di passivazione),Reattivazione potenziokinetica elettrochimica (EPR), test di diffusione dell'idrogeno, ZRA, rumore elettrochimica, ecc. Può essere utilizzato per studiare il meccanismo di corrosione dei metalli e la resistenza alla corrosione,e valutare la durata del rivestimento e l'efficienza della corrente anodica sacrificalePuò anche essere utilizzato per la selezione rapida di inibitori della corrosione, fungicidi, ecc.

Esso utilizza algoritmo integrale di correlazione e tecnica di sovra-campionamento a doppio canale, e ha una forte capacità anti-interferenza.¹³È adatto per le misurazioni EIS di sistemi ad alta impedenza (come rivestimento, calcestruzzo, ecc.)

Prova di invecchiamento con spruzzo di sale del rivestimento ad alta impedenza

Sinistra: curve di polarizzazione dell'acciaio inossidabile e della lega di Ti in soluzione al 3% di NaCl Destra: ECN dell'acciaio a basso tenore di carbonio in 0,05 mol/LCl+0,1 mol/LNaHCO3

Enervosismo

con tecniche LSV, CV, carica e scarica galvanostatiche (GCD), EIS galvanostatiche e circuito di compensazione IR preciso,Potenziostato di spettroscopia di impedenza elettrochimica CS350Msono ampiamente utilizzati in supercondensatori, batterie agli ioni di litio, batterie agli ioni di sodio, celle a combustibile, batterie Li-S, celle solari, batterie allo stato solido, batterie a flusso, batterie metallo-aria ecc.È un eccellente strumento scientifico per i ricercatori nei settori dell'energia e dei materiali.

Curva CV del supercondensatore PPy in soluzione di 0,5 mol/L H2SO4

Elettrocatalisi

●Potenziostato di spettroscopia di impedenza elettrochimica CS350Mpuò misurare la mezza onda

potenziale (ORR), sovrapotenziale (HER, OER) del catalizzatore e ha la funzione di calcolo della densità di potenza di picco e della densità di energia.

● misurazione ciclica a lungo termine di ORR, OER, HER,

CO2RR mediante tecniche quali la voltammetria ciclica,

L'efficienza di Faraday può essere misurata con un bipotentiostat.

Curva LSV dei catalizzatori in soluzioni alcaline

● La corrente massima può essere di 20A e la tensione di conformità può essere di 30V e con la tecnica di compensazione IR,

Potenziostato di spettroscopia di impedenza elettrochimica CS350MIn questo modo si può misurare con precisione l'eccesso di potenziale dell'elettrodo, che è un grande vantaggio nel campo dell'elettrocatalisi.

Caratteristiche del software Potenziostato di spettroscopia di impedenza elettrochimica CS350M

Voltametria ciclica:Il software di CS studio offre agli utenti una soluzione versatile- Niente.differenziale/integrazionekit,La tecnica CV, durante l'analisi dei dati, ha la funzione di selezionare i cicli esatti da mostrare.

Grafico del tavolo e tasso di corrosione:CS studio fornisce anche un potente montaggio non lineare sull'equazione di Butler-Volmer della curva di polarizzazione.resistenza alla polarizzazione, tasso di corrosione. Può anche calcolare la densità dello spettro di potenza, la resistenza al rumore e la resistenza dello spettro di rumore sulla base delle misurazioni ECN.

Prova e analisi della batteria:

efficienza di carica e scarica, capacità, capacità specifica, energia di carica e scarica.

Spettroscopia di impedenza elettrochimica(EIS) analisi:Bode, Nyquist, Mott-Schottky plot

Durante l'analisi dei dati EIS, esiste una funzione di montaggio integrata per disegnare il circuito equivalente personalizzato.

Tecniche -Potenziostato di spettroscopia di impedenza elettrochimica CS350M

Spettro di impedenza elettrochimicascopia (EIS)

• EIS potenziostatico (Nyquist, Bode)
• EIS galvanostatica
• EIS potenziostatico (frequenza opzionale)
• EIS galvanostatico (frequenza opzionale)
• Mott-Schottky
• EIS potenziostatico contro tempo (frequenza singola)
• EIS galvanostatico contro tempo (frequenza singola)

Polarizzazione stabile

• Potenziale di circuito aperto (OCP)
• Potenziostatica (curva I-T)
• Galvanostatica
• Potenziodinamica (grafico di Tabela)
• Galvanodinamica (DGP)

Polarizzazione transitoria

• Molti passi potenziali
• Passi di corrente multi
• Potenziale di scalinata (VSTEP)
• Scala galvanica (ISTEP)

Metodo cronometrico

• Cronopotenziometria (CP)
• Permettere l'utilizzo di un dispositivo di controllo di velocità
• Cronocalometria (CC)

Voltammetria

• Voltammetria lineare di scansione (LSV)
• Voltammetria ciclica (CV)
• Voltammetria delle scale (SCV) #
• Voltammetria d'onda quadrata (SWV) #
• Voltammetria differenziale di impulso (DPV) #
• Impulso voltammetrico normale (NPV) #
• Voltammetria differenziale di impulso normale (DNPV) #
• AC volta-metria (ACV)
• 2ⁿtensione-voltametria armonica CA (SHACV)
• Transformazione di Fourier volta-temmetria CA (FTACV)

Misurazioni della corrosione

• Curva di polarizzazione ciclica
• Curva di polarizzazione lineare (LPR)
• Reattivazione potenziokinetica elettrochimica (EPR)
• Rumore elettrochimico
• Ammeter a resistenza zero (ZRA)

Prova della batteria

• Carica e scarica della batteria
• Carica e scarica galvanostatica (GCD)
• Potenziostatica di carica e scarica (PCD)
• Tecnica di titolazione intermittente potenziostatica (PITT)
• Tecnica di titolazione intermittente galvanostatica (GITT)

Amperometrico

• Amperometria differenziale dell'impulso (DPA)
• Amperometria a doppio impulso differenziale (DDPA)
• Amperometria a triplo impulso (TPA)
• Detezione integrata dell'ampereometria dell'impulso (IPAD)

Extedi cui:

• Stripping/deposizione elettrochimica
• Eletrolisi a sfera con coulometria (BE)
• Rs Misurazione

# C'è il corrispondente metodo di stripping.

D:WLa reazione induttiva appare nell'alta frequenzaRegionedi Spettroscopia di impedenza elettrochimica(EIS)?

R: La reattanza induttiva è causata principalmente dalla bobina.Sarà più evidente nella regione ad alta frequenza e nei sistemi a bassa resistenza (come le batterie)Per ridurlo, provate a abbreviare il cavo dell'elettrodo e prestate attenzione a non avere altre bobine intorno allo strumento o al campione.

D:Wdi misurazioneSpettroscopia di impedenza elettrochimicaDevo...attendere un po'prima di misurare dopocostruirediIlprovasistema?

R: Quando si esegue un test EIS si deve assicurarsi che il sistema di prova sia stabile e generalmente l'osservazione OCP è sufficiente.Mentre alcuniLa valutazione OCP è lo standard.

D:Non c' èsemicerchioinLa mia...spettroscopia di impedenza elettrochimica (EIS)provaQual e' il problema?

R: Non tutti i campioni hanno un piccolo semicerchio nell'EIS. Il piccolo semicerchio esiste nella regione ad alta frequenza, che è controllata dal trasferimento di carica. La linea retta esiste nella regione a bassa frequenza,che è controllato per diffusionePer il materiale a carbonio, la capacità può essere relativamente grande, mostrando un arco invece di un semicerchio.

D: Perché le coordinate orizzontali e verticali devono essere coerenti quando si traccianoSpettroscopia di impedenza elettrochimica(EIS)?

R: Perché questo è un piano complesso, è un requisito matematico.
