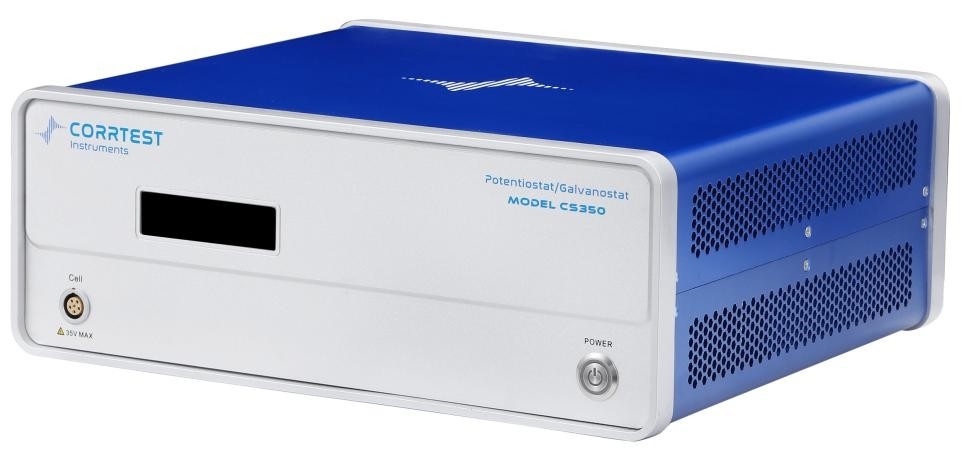

Corrtest Potenziostato a canale singolo Galvanostato CS350M Con EIS

Potenziostatico corretto modello galvanostatico CS350M con eisè costituito da generatore di funzioni arbitrarie DDS, potenziostato/galvanostato ad alta potenza, analizzatore di correlazione a due canali,convertitori e interfacce di estensione AD a due canali ad alta velocità 16 bit/alta precisione 24 bitPuò essere utilizzato per vari campi elettrochimici quali corrosione, energia, materiali ed elettroanalisi.La corrente può essere aumentata fino a 20A/40A/100A con un amplificatore di corrente CS2020B/CS2040B/CS2100B.

Principali caratteristiche dell'hardware della corrosioneprova di potenziostato potenziodinamica galvanostato CS350M

- EIS/FRA integrato, EIS gamma di frequenza: 10μHz~1MHz

- Amplificatore ad alta larghezza di banda e ad alta impedenza di ingresso

- Sintetizzatore di segnale FPGA DDS integrato

- Potentiostat/Galvanostat/ZRA ad alta potenza;

- Intervallo di controllo della corrente: ±2A (20A/40A/100A booster opzionale)

- Intervallo di controllo del potenziale: ±10V;

- Voltaggio di conformità: ±21V ((±30V opzionale)

- Risoluzione potenziale: 10 μV

- Risoluzione corrente 1pA

ApplicazionidiPotenziostatico corretto modello galvanostatico CS350M con eis

● Studi sui materiali energetici (batteria agli ioni di litio, celle solari, celle a combustibile, supercondensatori), materiali funzionali avanzati

● Elettrocatalisi (HER, OER, ORR, CO2RR, NRR)

● Studio della corrosione e valutazione della resistenza alla corrosione dei metalli; valutazione rapida degli inibitori della corrosione, dei rivestimenti e dell'efficienza della protezione catodica

● Elettrosintesi, elettroplatazione/elettrodeposizione, ossidazione dell'anodo, elettrolisi

Applicazioni

CoRosina: Potenziostatico corretto modello galvanostatico CS350M con eiscomprende tutte le tecniche elettrochimiche per la misurazione della corrosione quali OCP, curva di polarizzazione (potenziodinamica), EIS, CPP di polarizzazione ciclica (curva di passivazione),Reattivazione potenziokinetica elettrochimica (EPR), test di diffusione dell'idrogeno, ZRA, rumore elettrochimica, ecc. Può essere utilizzato per studiare il meccanismo di corrosione dei metalli e la resistenza alla corrosione,e valutare la durata del rivestimento e l'efficienza della corrente anodica sacrificalePuò anche essere utilizzato per la selezione rapida di inibitori della corrosione, fungicidi, ecc.

Sinistra: curve di polarizzazione di Ti-legata e acciaio inossidabile in soluzione al 3%NaCl

A destra: EN di acciaio a basse emissioni di carbonio in 0,05 mol/LCl+0,1 mol/LNaHCO3

Corrtest potentiostat galvanostat modello CS350M con eis utilizza algoritmo integrale di correlazione e tecnica di sovra-campionamento a doppio canale, e ha una forte capacità anti-interferenza.La resistenza interna dello strumento è fino a 10¹³È adatto per le misurazioni EIS di sistemi ad alta impedenza (come rivestimento, calcestruzzo, ecc.)

Prova di invecchiamento con spruzzo di sale del rivestimento ad alta impedenza

Enervosismo

Con le tecniche LSV, CV, carica e scarica galvanostatiche (GCD), potenziale costante / corrente EIS e circuito di compensazione IR preciso,Corrtest potentiostat galvanostat modello CS350M con eis è ampiamente utilizzato in supercondensatore, batterie agli ioni di litio, batterie agli ioni di sodio, celle a combustibile, batterie Li-S, celle solari, batterie allo stato solido, batterie a flusso, batterie metallo-aria ecc.È un eccellente strumento scientifico per i ricercatori nei settori dell'energia e dei materiali.

Curva CV del supercondensatore PPy in soluzione di 0,5 mol/L H2SO4

Elettrocatalisi

● Il potenziostato corretto del galvanostato modello CS350M con eis è in grado di misurare il potenziale a mezza onda (ORR), il potenziale eccessivo (HER, OER) del catalizzatore,e ha la funzione di calcolo della densità di potenza di picco e della densità di energia.

● misurazione ciclica a lungo termine di ORR, OER, HER,

CO2RR mediante tecniche quali la voltammetria ciclica,

L'efficienza di Faraday può essere

misurato con un bipotenziostatico.

Curva LSV dei catalizzatori in alcasoluzione di linea

● La corrente massima può essere di 20A e la tensione di conformità può essere di 30V e con la tecnica di compensazione IR,

Corrtest potenziostatico galvanostatico modello CS350M con eis può misurare con precisione il

L'eccesso di potenziale dell'elettrodo, che è un grande vantaggio nel campo dell'elettrocatalisi.

Vantaggi del potenziostatico Corrtest galvanostatico modello CS350M con eis

Pieno galleggiante

Tutti i potenziostati Corrtest / galvanostati incl.potenziostato galvanostato modello CS350M con eissono progettati come completamente galleggianti e possono essere utilizzati per lo studio elettrochimico di elettrodi di lavoro connessi alla terra, come autoclave, parte metallica in ponte, calcestruzzo

Immagazzinamento dei dati in tempo reale

I dati dell'esperimento possono essere memorizzati in tempo reale. Anche se il test viene interrotto da un guasto di corrente, i dati saranno salvati automaticamente.e può essere aperto direttamente.

Spettroscopia di impedenza elettrochimicaEIS)

●Potenziostatico corretto modello galvanostatico CS350M con eisutilizza un algoritmo di integrale di correlazione e una tecnica di sovra-campionamento a doppio canale, e ha una forte capacità anti-interferenza.¹³È adatto per le misurazioni EIS di sistemi ad alta impedenza (come rivestimenti, calcestruzzo, ecc.)

● Con la tecnologia del portatore di corrente costante e della distorsione in CC,Potenziostatico corretto modello galvanostatico CS350M con eispuò essere utilizzato per la misurazione dell'impedenza della batteria in stato di carica e scarica, adatto per sistemi a resistenza ultra bassa (come batteria 18650, batteria soft pack, nucleo della batteria...)

Sistema a elettrodi multipli

●Potenziostatico corretto modello galvanostatico CS350M con eissupporta il sistema a 2-, 3-, 4-elettrodi, può essere utilizzato per testare la resistenza interna della batteria o la misurazione dell'impedenza del film sottile a 4-elettrodi

● Ammeter a resistenza zero per la misurazione della corrente galvanica

Kit di sviluppo software (SDK)

Potenziostatico corretto modello galvanostatico CS350M con eisFornire interfacce di sviluppo secondarie, interfacce API generali ed esempi di sviluppo, e può realizzare la chiamata dei dati per Labview, C, C++, C#, VC e altri programmi.

Opzioni di corrente elevata e conformità elevata

●Con il booster CS2020B/CS2040B/CS2100B, la corrente può essere aumentata a 20A/40A/100A, soddisfacendo i requisiti delle celle a combustibile, delle batterie di potenza, dell'elettroplatazione, ecc.

● La tensione di conformità del galvanostato di potenziostato Corrtest modello CS350M con eis può essere adattata a ± 30 V, che soddisfa i requisiti di prova in soluzioni a bassa conduttività (sistema organico,sistema di calcestruzzo ecc.), particolarmente adatto per studi di riduzione di carbonio e azoto.

Analisi dei dati versatile

CS Studio è il software perPotenziostatico corretto modello galvanostatico CS350M con eisper il controllo degli esperimenti e l'analisi dei dati: può eseguire: il montaggio della curva Tafel multiparametrica, la derivazione, l'integrazione e l'analisi dell'altezza di picco della curva voltammetrica,Personalizzazione del circuito equivalente EIS e montaggio dello spettro di impedenza, ecc.

● Curva di polarizzazione multiparametro

● installazione di sistemi EIS

● Analisi elettrochimica del rumore

● Calcolo della pseudocapacità

● Capacità specifica GCD, efficienza

● Analisi dei grafici di Mott-Schottky

● Analisi del curriculum

Prova combinata

Il software di CS studio supporta il test combinato per vari esperimenti per ottenere

Si può impostare i parametri per ogni esperimento in anticipo, e impostare gli intervalli, tempo di attesa ecc tra ogni esperimento.

Prova combinata: prove di corrosione Prova combinata: prove di pseudocondensatori

Caratteristiche software del potenziostatico Corrtest galvanostatico modello CS350M con eis

Voltametria ciclica:Il software di CS studio offre agli utenti un'evoluzione versatile.differenziale/integrazioneIn questa tecnica, durante l'analisi dei dati, esiste la funzione di selezionare il ciclo esatto (s) da mostrare.

Grafico del tavolo e tasso di corrosione:CS studio fornisce anche un potente montaggio non lineare sull'equazione di Butler-Volmer della curva di polarizzazione.resistenza alla polarizzazione, tasso di corrosione. Può anche calcolare la densità dello spettro di potenza, la resistenza al rumore e la resistenza dello spettro di rumore sulla base delle misurazioni ECN.

Prova e analisi della batteria:

efficienza di carica e scarica, capacità, capacità specifica, energia di carica e scarica.

Analisi EIS:Bode, Nyquist, Mott-Schottky plot

Durante l'analisi dei dati EIS, esiste una funzione di montaggio integrata per disegnare il circuito equivalente personalizzato.

Tecniche di potenziostato di Corrtest galvanostato modello CS350M con eis
