Dettagli del prodotto
Luogo di origine: Wuhan, Cina
Marca: Corrtest
Certificazione: CE, ISO9001
Numero di modello: CS350M
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 set
Prezzo: Negoziabile
Imballaggi particolari: scatola standard
Tempi di consegna: 5-10 giorni lavorativi
Termini di pagamento: T/T, D/P
Capacità di alimentazione: 1000Set/year
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |

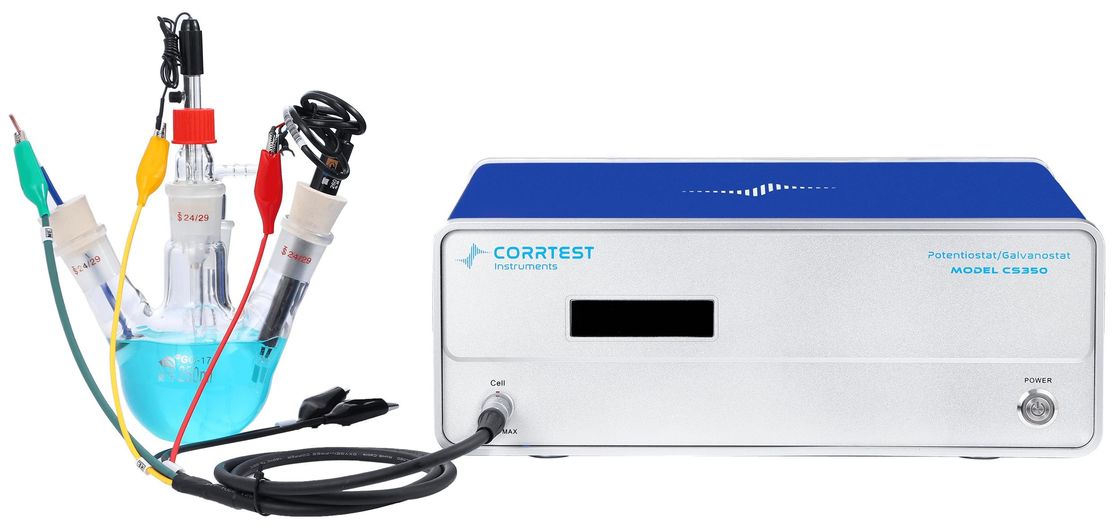

Potenziostato a tre elettrodi CS350M è costituito da generatore di funzioni arbitrarie DDS, potenziostato/galvanostato ad alta potenza, analizzatore di correlazione a doppio canale,convertitori e interfacce di estensione AD a due canali ad alta velocità 16 bit/alta precisione 24 bit. La corrente massima è ±2A, la gamma potenziale è ±10V. La gamma di frequenza EIS è 10uHz~1MHz. Può essere utilizzata per vari campi elettrochimici come corrosione, energia, materiali ed elettroanalisi.La corrente può essere aumentata fino a 20A/40A con un amplificatore di corrente CS2020B/CS2040BIl potenziostato a tre elettrodi CS350M non può solo misurare il sistema a tre elettrodi, ma può essere applicato anche ad altre configurazioni.
Cos'è un sistema a tre elettrodi?
Il sistema a tre elettrodi è costituito da un elettrodo di lavoro, un contrelettrodo e un elettrodo di riferimento.Il ruolo dell'elettrodo di riferimento è quello di agire come riferimento nel misurare e controllare il potenziale dell'elettrodo di lavoroLa maggior parte dei test elettrochimici sono a 3 elettrodi.
Vantaggi del potenziostato a tre elettrodi CS350M
Sistema a elettrodi multipli
● tre elettrodi potenziostatico CS350M supporta 2-elettrodo, 3-elettrodo sistema, e 4-elettrodo sistema, può essere utilizzato per testare la resistenza interna della batteria o 4-elettrodo misurazione dell'impedenza del film sottile
● Con ammeter a resistenza zero per la misurazione della corrente galvanica
Pieno galleggiante
Tutti i potenziostati / galvanostati Corrtest, compresi i tre potenziostati CS350M a elettrodi, sono progettati per essere completamente galleggianti.e può essere utilizzato per lo studio elettrochimico di un elettrodo di lavoro collegato alla terra, come autoclave, parte metallica in ponte, calcestruzzo
Immagazzinamento dei dati in tempo reale
I dati dell'esperimento possono essere memorizzati in tempo reale, anche se la prova viene interrotta da un guasto di corrente, i dati saranno salvati automaticamente.
Spectroscopia di impedenza elettrochimica (EIS)
● Il potenziostato a tre elettrodi CS350M utilizza l'algoritmo integrale di correlazione e la tecnica di sovra-campionamento a doppio canale e ha una forte capacità anti-interferenza.La resistenza interna dello strumento è fino a 1013È adatto per le misurazioni EIS di sistemi ad alta impedenza (come rivestimenti, calcestruzzo, ecc.)
● Con la tecnologia del portatore di corrente costante e della distorsione della corrente continua, il potenziostato a tre elettrodi CS350M può essere utilizzato per la misurazione dell'impedenza della batteria in stato di carica e scarica,adatti a sistemi a resistenza ultra bassa (come la batteria 18650),, batteria soft pack, nucleo della batteria...)
Kit di sviluppo software (SDK)
Possiamo fornire interfacce di sviluppo secondarie, interfacce API generali ed esempi di sviluppo, e possiamo realizzare chiamate di dati per Labview, C, C++, C#, VC e altri programmi,che è conveniente per lo sviluppo secondario e la personalizzazione dei metodi di prova.
Opzioni di corrente elevata e conformità elevata
●Con il booster CS2020B/CS2040B, la corrente di tre elettrodi potenziostati CS350M può essere aumentata a 20A/40A, soddisfacendo i requisiti delle celle a combustibile, delle batterie di potenza, dell'elettroplatazione, ecc.
●Può personalizzare lo strumento per una tensione di conformità di 30 V, che soddisfa i requisiti di prova nelle soluzioni a bassa conduttività (sistema organico, sistema di calcestruzzo, ecc.),particolarmente adatto per studi di riduzione del carbonio e dell'azoto.
Analisi dei dati versatile
CS Studio è il software per il potenziostato Corrtest per il controllo degli esperimenti e l'analisi dei dati.analisi dell'integrazione e dell'altezza di picco della curva voltometrica, la personalizzazione del circuito equivalente EIS e l'installazione dello spettro di impedenza, ecc.
● Curva di polarizzazione multiparametro
● installazione di sistemi EIS
● Analisi elettrochimica del rumore
● Calcolo della pseudocapacità
● Capacità specifica GCD, efficienza
● Analisi dei grafici di Mott-Schottky
● Analisi del curriculum
Prova combinata
Il software di CS studio supporta il test combinato per vari esperimenti per ottenere
Si può impostare i parametri per ogni esperimento in anticipo, e impostare gli intervalli, tempo di attesa ecc tra ogni esperimento.I vari esperimenti verranno eseguiti uno per uno come impostazione automatica.
Prova combinata: prove di corrosione
Prova combinata: prove di pseudocapacitori
| Specificità delpotenziostato a tre elettrodi CS350M | |
| Sistema di supporto a 2, 3 o 4 elettrodi | Intervallo di potenza e corrente: automatico |
| Intervallo di controllo del potenziale: ±10V | Intervallo di regolazione della corrente: ±2A |
| Accuratezza di controllo potenziale: 0,1%×intervallo completo±1mV | Precisione di controllo corrente: 0,1% × gamma completa |
| Risoluzione potenziale: 10μV (> 100Hz),3μV (< 10Hz) | Sensibilità alla corrente:1pA |
| Tempo di risalita: <1μs (<10mA), <10μs (<2A) | Impedanza di ingresso dell'elettrodo di riferimento:1012- Non è vero. |
| Intervallo di corrente: 2nA~2A, 10 intervalli | Tensione di conformità: ±21V |
| Corrente di uscita massima: 2A | Tasso di scansione CV e LSV: 0,001mV~10,000V/s |
| Larghezza degli impulsi CA e CC: 0,0001 ~ 65,000s | Incremento di corrente durante la scansione: 1mA@1A/ms |
| Incremento potenziale durante la scansione: 0,076mV@1V/ms | Frequenza SWV: 0,001~100 kHz |
| Larghezza di impulso DPV e NPV: 0,0001~1000s | Acquisizione di dati AD:16bit@1 MHz,20bit@1 kHz |
| Risoluzione DA: 16 bit, tempo di installazione: 1 μs | Incremento potenziale minimo di CV: 0,075 mV |
| Frequenza IMP: 10μHz~1MHz | Filtri a passaggio basso: coprono 8 decadi |
| Sistema operativo: Windows 10/11 | Interfaccia: USB 2.0 |
| Peso/misure: 6,5 kg, 36,5 x 30,5 x 16 cm | |
| EIS (Spettroscopia di impedenza elettrochimica) | |
| Generatore di segnale | |
| Intervallo di frequenza:10μHz~1MHz | Amplitudine CA:1mV~2500mV |
| Discorsi di corrente continua: -10~+10V | Impedenza di uscita: 50Ω |
| Forma d'onda: onda sinusale, onda triangolare e onda quadrata | Distorsione d'onda: < 1% |
| Modalità di scansione: logaritmica/lineare, aumento/diminuzione | |
| Analisi del segnale | |
| Tempo di integrazione: minimo:10 ms o il tempo più lungo di un ciclo | Massimo:106cicli o 105s |
| Ritardo di misura: 0~105s | |
| Compensazione per la compensazione della corrente continua | |
| Intervallo di compensazione automatica potenziale: -10V~+10V | Intervallo di compensazione della corrente: -1A~+1A |
| Larghezza di banda: intervallo di frequenza di 8 decadi, impostazione automatica e manuale | |
Tecniche del potenziostato a tre elettrodi CS350M
| Le tecniche |
CS350M WITH EIS |
|
| Stabile polarizzazione |
Potenziale di circuito aperto (OCP) | √ |
| Potenziostatica (curva i-t) | √ | |
| Galvanostatica | √ | |
| Potenziodinamica (grafico del tavolo) | √ | |
| Galvanodinamica | √ | |
| Polarizzazione transitoria | Passi multi-potenziali | √ |
| Passi multi-correnti | √ | |
| Potenziale di scalinata (VSTEP) | √ | |
| Scala galvanica (ISTEP) | √ | |
| Crono metodi |
Cronopotenziometria (CP) | √ |
| Cronoamperometria (CA) | √ | |
| Cronocoulometria (CC) | √ | |
| Voltammetria | Voltammetria ciclica (CV) | √ |
| Voltammetria lineare di scansione (LSV) | √ | |
| Voltammetria delle scale (SCV) # | √ | |
| Voltammetria d'onda quadrata (SWV) # | √ | |
| Differenziale di impulso voltametrico (DPV) # | √ | |
| Valore di impulso voltammetrico normale (NPV) | √ | |
| DNPV (differential normal pulse volta-metry) | √ | |
| Voltametria CA (ACV) # | √ | |
| EIS | EIS potenziostatico (Nyquist, Bode) | √ |
| EIS galvanostatica | √ | |
| EIS potenziostatico (frequenza opzionale) | √ | |
| EIS galvanostatico (frequenza opzionale) | √ | |
| Mott-Schottky | √ | |
| EIS potenziostatico contro tempo (frequenza singola) | √ | |
| EIS galvanostatico contro tempo (frequenza singola) | √ | |
| Corrosione misurazione |
Curva di polarizzazione ciclica | √ |
| Curva di polarizzazione lineare (LPR) | √ | |
| Reattivazione potenziokinetica elettrochimica (EPR) | √ | |
| Rumore elettrochimico | √ | |
| Ammeter a resistenza zero (ZRA) | √ | |
| Prova della batteria | Carica e scarica della batteria | √ |
| Carica e scarica galvanostatiche (GCD) | √ | |
| Potenziostatica di carica e scarica (PCD) | √ | |
| Tecnica di titolazione potenziostatica intermittente (PITT) | √ | |
| Tecnica di titolazione galvanostatica intermittente (GITT) | √ | |
| Amperometria | Amperometria differenziale dell'impulso (DPA) | √ |
| Amperometria a doppio impulso differenziale (DDPA) | √ | |
| Amperometria a triplo impulso (TPA) | √ | |
| Detezione integrata dell'ampereometria dell'impulso (IPAD) | √ | |
D: Oltre al sistema a 3 elettrodi, può ilpotenziostato a tre elettrodi CS350M
supporta anche altre configurazioni come il sistema a 2 elettrodi e a 4 elettrodi?
A:Il potenziostato a tre elettrodi CS350M è uno strumento versatile e comprensibile per tutte le misurazioni elettrochimiche.
D:Qual è la differenza tra un sistema a 2 elettrodi e un sistema a 3 elettrodi?
A:Nel sistema a due elettrodi, CE e RE sono collegati congiuntamente a un elettrodo, mentre WE e SENSE sono collegati congiuntamente all'elettrodo opposto, e quindi l'intero potenziale viene misurato,compreso il potenziale all'interfaccia tra CE ed elettrolitaPer questo motivo, se il potenziale di interfaccia non ha un effetto critico sull'intero studio, si può utilizzare un sistema a due elettrodi.Il sistema a 2 elettrodi è solitamente utilizzato per lo stoccaggio o la conversione di energia, come batterie, celle a combustibile, celle solari, ecc. Esso è anche usato per misurare la cinetica ultraveloce di processi di elettrodi o misurare l'impedenza elettrochimica ad alte frequenze.
Il sistema a tre elettrodi è la configurazione più comunemente utilizzata in elettrochimica, in cui vengono controllati i flussi di corrente tra CE e WE, il potenziale tra WE e CE,e il potenziale è misurato tra RE e Sense.
D: Perché usiamo un sistema a tre elettrodi per l'elettrochimica analitica?
A:Gli esperimenti elettrochimici sono effettuati in una cella elettrochimica.elettrodo di riferimento ((RE) e contrelettrodo ((CE)L'elettrodo RE è utilizzato per monitorare il potenziale dell'elettrodo di lavoro. Gli elettrodi RE più utilizzati sono l'elettrodo calomel saturo e l'elettrodo argento/cloruro d'argento (Ag/AgCl).Un buon RE dovrebbe avere un potenziale costante rispetto al tempo e alla temperatura che non dovrebbe essere alterato passando una piccola corrente ancheIn questo metodo, un potenziale costante viene mantenuto sull'elettrodo di lavoro utilizzando il meccanismo di feedback attraverso l'elettrodo di riferimento.L'elettrodo di riferimento offre una resistenza molto elevataPer questa ragione, per la misurazione della corrente, è coinvolto un altro elettrodo chiamato elettrodo ausiliario o contrelettrodo.Per lo più il CE è un metallo inerte come il platino ecc..
L'elettrodo in cui vengono eseguite modifiche utilizzando varie tecniche elettrochimiche è chiamato elettrodo di lavoro.la reazione di interesse si verifica sulla superficie dell'elettrodo di lavoroIl WE è l'elettrodo principale in cui viene controllato il potenziale e misurata la corrente. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
