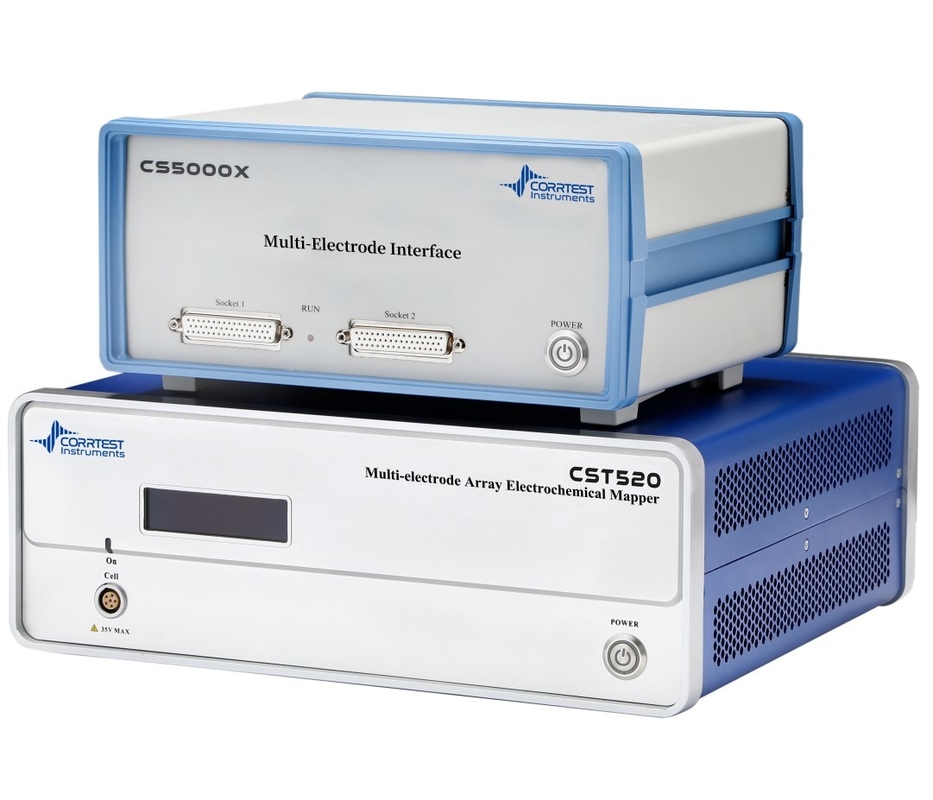

CST520 Mapper elettrochimico a serie multielettrodi per applicazioni di corrosione

CST520 Mapper elettrochimica a serie a più elettrodi

Basato su convertitori AD ad alta risoluzione e tecniche di ammeter a resistenza zero, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsInoltre, può lavorare con il potenziostato CS per mappare la distribuzione di impedenza su un sensore a più elettrodi.

Per la scansione ciclica della distribuzione del potenziale e della corrente sulla superficie dell'elettrodo del gruppo,CST520 Multi-electrode Array Electrochemical Mapper può caratterizzare la distribuzione locale della corrosione o il processo di dissoluzione elettrochimica non uniforme del metallo nudo o del metallo sotto rivestimento.

CST520 Multi-electrode Array Electrochemical Mapper può misurare con precisione il potenziale dell'elettrodo e la corrente di cortocircuito di qualsiasi singolo elettrodo.È particolarmente indicato per studiare la corrosione spontanea dei metalli in stato non perturbato..

Applicazione

Questo strumento è adatto per studiare in laboratorio le caratteristiche locali di distribuzione della corrosione delle superfici metalliche.nonché lo studio del meccanismo di insorgenza e sviluppo della corrosione localePuò essere ampiamente utilizzato per studiare il comportamento di corrosione non uniforme dei metalli.

Principio di funzionamento

CST520 Sistema elettrochimico a serie a più elettrodi composto da due parti: un'interfaccia a più elettrodi e un sistema di prova elettrochimica.Non può solo testare il potenziale dell'elettrodo e corto circuito corrente di qualsiasi singolo elettrodo, ma misura anche la EIS e la curva di polarizzazione, arricchendo significativamente i metodi di valutazione della resistenza ai materiali alla corrosione.

L'interfaccia multi-elettrodoRfacciacomposto principalmente da circuito di comunicazione RS485, circuito di espansione IO, circuito di matrice di relè 10x10, circuito MCU, ecc. Supporta fino a 100 canali di commutazione degli elettrodi,con frequenza di commutazione fino a 100 Hz.

La mappa elettrochimicapuò non solo condurre le prove degli elettrodi del gruppo, ma anche fungere da stazione di lavoro indipendente potenziostatico/elettrochimica con tutte le tecniche per le misurazioni della corrosione,come il potenziale di circuito aperto (OCP), curva di polarizzazione (Tafel), polarizzazione lineare (LPR), EIS, curva MS e rumore elettrochimica (ECN) ecc.

Scansione del potenziale e della corrente

Il CST520 è in grado di eseguire la scansione ciclica del potenziale/corrente della superficie, o la scansione del potenziale/corrente rispetto al tempo di un singolo elettrodo, con visualizzazione della distribuzione del potenziale/corrente in tempo reale.I dati possono essere importati in Origin per visualizzare i grafici 3D.

Come mostrato nell'immagine sopra, mostra la distribuzione potenziale/attuale.La corrente negativa appare anche nelle stesse aree del diagramma di distribuzione correnteLa corrente negativa indica la corrente dell'anodo, indicando che si verifica una corrosione più grave in queste tre zone della superficie dell'elettrodo.

Distribuzione del modulo di impedenza su un elettrodo a raggio di filo 10 ́10

Specificità diCST520 Mapper elettrochimica a serie a più elettrodi

Intervallo di potenzialità: ±10V, ±5V, ±2,5V

Accuratezza di controllo potenziale: 0,1% di scala completa±1mV

Intervallo di corrente:2nA~2 A,10 intervalli

Corrente di uscita massima: ±2A

Precisione di controllo corrente: 0,1% della scala completa

Frequenza di commutazione dei canali: 100 Hz

Interfaccia di espansione: RS485 115200bps

Fornitore di alimentazione: AC 220V

Fornitura standard:

CST520 Strumento di mappatura elettrochimica multielettrodo * 1 set

CS5000X Interfaccia multielettrodi*1 set

Kit software*1

Cavo di elettrodo di espansione* 3 ((WE/SE/AGND ((WE99))

Cavo di ingresso dell'elettrodo di riferimento*1

Cavo di ingresso dell'elettrodo contatore *1

Cavo di comunicazione DB9 *1

Q235 elettrodi in acciaio al carbonio 10*10 *1

Cavo elettrodo *2

Cavo di alimentazione *2

Cavo USB*1

Cellula finta *1

Servizio post-vendita

Garanzia: 3 anni

Servizio di aggiornamento gratuito del software

Servizio di riparazione gratuito entro la garanzia
