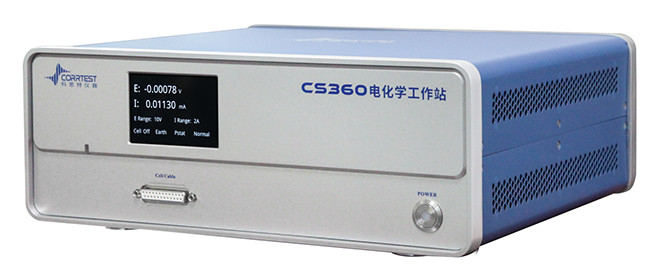

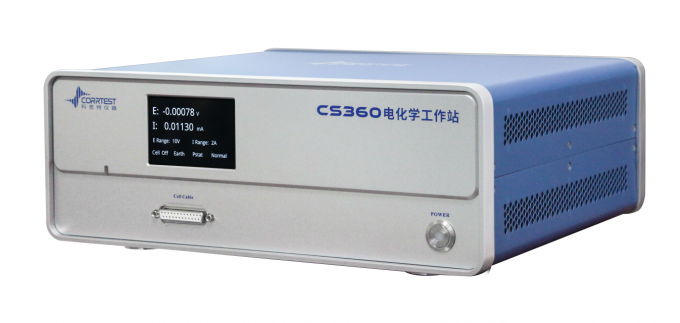

EIS ad alta frequenza 8MHz Potentiostat galvanosatt modello CS360

SPotenziostato/galvanostato a canale angolarecon EISModelloCS360 è costituito da un generatore di funzioni arbitrarie DDS, un potenziostato/galvanostato e un FRA.raggiunge un'eccellente stabilità e elevate risoluzioni di potenziale (1mV) e corrente ((1pA)Con una frequenza EIS fino a 8 MHz, CS360 è stato uno strumento ideale per lo studio degli elettroliti allo stato solido.

Applicazioni del potenziostato CS360

- Materiali energetici (batterie a stato solido, batterie agli ioni di litio, celle solari, celle a combustibile, supercondensatori, ecc.)

- elettrocatalisi (HER, OER, ORR, CO2RR, NRR, scissione dell'acqua)

- Meccanismi reattivi di elettrosintesi, elettrodeposizione (elettroplatazione), ossidazione anodica, elettroli­si

- corrosione metallica; inibitori della corrosione, rivestimento e protezione catodica

Con le virtù di alta densità energetica, ricarica e scarica veloci e lunga durata di vita, le batterie a stato solido sono ampiamente utilizzate nei veicoli elettrici, nei dispositivi indossabili e così via.ritardamento della fiamma e inibizione della crescita della dendriteL'ElS è una tecnica importante per studiare le prestazioni delle batterie allo stato solido, che può fornire informazioni sul trasferimento di carica,reazioni elettrochimiche, ecc. misurando l'EIS in varie regioni di frequenza, fornendo ulteriormente un'importante base teorica e un supporto tecnico per lo sviluppo di batterie a stato completamente solido ad alte prestazioni.

La frequenza EIS può essere fino a 8 MHz per il potenziostato/galvanostato/stazione di lavoro elettrochimica CS360, in grado di soddisfare le esigenze di prova EIS ad alta frequenza su elettroliti solidi.Studi sugli elettroliti solidi, in particolare sul comportamento dell'impedenza nella regione ad alta frequenzaEssa ci aiuta a quantificare la conduttività elettronica e ionica, a trovare problemi microstrutturali del materiale (come gli effetti di confine dei grani) e quindi a fornire indicazioni sull'ottimizzazione del materiale.e miglioramento delle prestazioni della batteria.

Portatore di batteria a stato solido

Forma d'onda della prova EIS

Specificativi - Potenziostato CS360

Supporto di configurazione a 2, 3 o 4 elettrodi

Potenza massima applicata: ±10V

Corrente di uscita massima: ±2A

Accuratezza di controllo potenziale: 0,1%×intervallo completo±1mV

Precisione di controllo corrente: 0,1% × gamma completa

Risoluzione potenziale: 1μV

Sensibilità alla corrente:1pA

Tempo di elevazione potenziale: ≤ 1 μs

Impedanza di ingresso dell'elettrodo di riferimento:10¹³- Per favore.

Corrente di base di ingresso: ≤ 10pA

Intervallo di potenziale: ±200mV, ±2,5V, ±5V, ±10V, 4 intervalli

Intervallo di corrente: ±200pA ~ ±2 A, 11 intervalli

Tensione di conformità: ±30V

Tasso di scansione CV e LSV: 0,001mV/s~10kV/s

Larghezza degli impulsi CA e CC: 0,0001 ~ 65,000s

Incremento di corrente durante la scansione: 1mA@1A/ms

Incremento potenziale durante la scansione: 0,02 mV @ 1 V/ms

Frequenza SWV: 0,001~100kHz

Larghezza dell'impulso DPV e NPV: 0,001~100s

Acquisizione di dati AD: 16bit@1MHz, 20bit@1kHz

Risoluzione DA: 20 bit

Incremento minimo di potenziale in CV: 0,02 mV

Filtri a passaggio basso: coprono 7 decadi

Intervallo di potenza e corrente: interruttore manuale/automatico

Modalità a terra: galleggiante, messa a terra, supporto ZRA

Comunicazione: USB2.0, Ethernet RJ45

Sistema operativo: Windows 10/11

Fonte di alimentazione: 90~240V AC 50/60Hz

Peso / Dimensioni: 6,5 kg, 36 x 30 x 16 cm

EIS (Spettroscopia di impedenza elettrochimica)

Generatore di segnale

Intervallo di frequenza:10μHz~8 MHz

Amplitudine CA: 1mV~2500mV

Discorsi di corrente continua: -10~+10V

Impedenza di uscita DDS: 50Ω

Accuratezza della frequenza: 0,1%

Risoluzione del segnale: 0,1 mV RMS

Forma d'onda: onda sinusale, onda triangolare e onda quadrata

Distorsione d'onda: < 1%

Modalità di scansione: logaritmica/lineare, aumento/diminuzione

Analisi del segnale

Tempo di integrazione: minimo:10 ms o il tempo più lungo di un ciclo

Massimo:10⁶cicli o 10⁵s

Ritardo di misura: 0~10⁵s

Compensazione per la compensazione della corrente continua

Intervallo di compensazione automatica potenziale: -10V~+10V

Intervallo di compensazione della corrente: -2A~+2A

Larghezza di banda: intervallo di frequenza di 8 decadi, impostazione automatica e manuale

Le tecniche

Polarizzazione stabile:

Potenziale di circuito aperto (OCP)

Potenziostatica (curva I-T)

Galvanostatica

Potenziodinamica (grafico di Tabela)

Galvanodinamica (DGP)

Polarizzazione transitoria:

Molti passi potenziali

Passi di corrente multi

Potenziale di scalinata (VSTEP)

Scala galvanica (ISTEP)

Metodo cronometrico:

Chronopotentiometria (CP)

Permettere l'utilizzo di un dispositivo di controllo di velocità

Cronocalometria (CC)

Voltammetria:

Voltammetria lineare di scansione (LSV)

Voltammetria ciclica (CV)

Voltammetria delle scale (SCV)

Voltammetria d'onda quadrata (SWV)

Voltammetria differenziale dell'impulso (DPV)

Impulso voltammetrico normale (NPV)

Voltametria differenziale dell'impulso normale (DNPV)

Voltammetria CA (ACV)

2a armonia di voltammetria CA (SHACV)

Transformazione di Fourier volta-temmetria CA (FTACV)

Spectroscopia di impedenza elettrochimica:

EIS potenziostatico (Nyquist, Bode)

EIS galvanostatica

EIS potenziostatico (frequenza opzionale)

EIS galvanostatico (frequenza opzionale)

Mott-Schottky

EIS potenziostatico contro tempo (frequenza singola)

EIS galvanostatico contro tempo (frequenza singola)

Misurazioni della corrosione:

Curva di polarizzazione ciclica

Curva di polarizzazione lineare (LPR)

Reattivazione potenziokinetica elettrochimica (EPR)

Noise elettrochimica (E)CN)

Ammeter a resistenza zero (ZRA)

Prova della batteriaIng:

Carica e scarica della batteria

Carica e scarica galvanostatica (GCD)

Potenziostatica di carica e scarica (PCD)

Tecnica di titolazione intermittente potenziostatica (PITT)

Tecnica di titolazione intermittente galvanostatica (GITT)

Amperometrico:

Amperometria differenziale dell'impulso (DPA)

Amperometria a doppio impulso differenziale (DDPA)

Amperometria a triplo impulso (TPA)

Detezione integrata dell'ampereometria dell'impulso (IPAD)

Stripping volta-metria:

Stripping potenziostatico,

Stripping lineare, Staircase Stripping

Stripping delle onde quadrate

Stripping di impulso differenziale di voltammetria

Stripping di voltammetria di impulso normale

Stripping di pulso di tensione differenziale normale

Estensioni:

Stripping/deposizione elettrochimica

Eletrolisi a sfera con coulometria (BE)

Rs Misurazione
